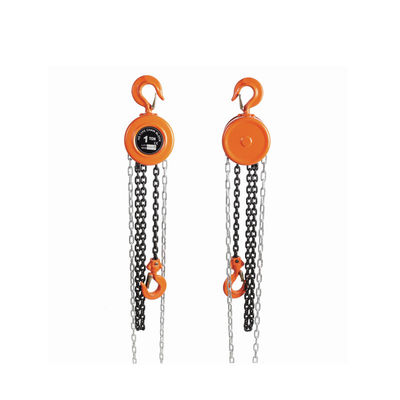

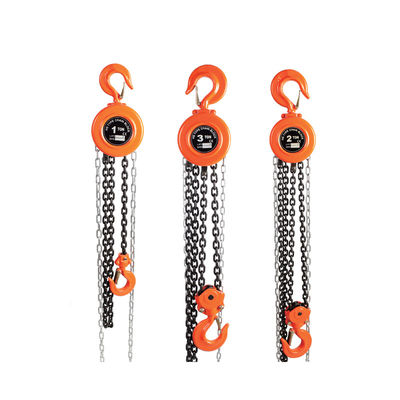

এইচএসজেড চেইন ব্লকঃ ০.৫-২০ টন লোড, কর্মশালা / নির্মাণ / উদ্ধার জন্য ২.৫-৩ মিটার লিফট
প্রোডাক্ট স্পেসিফিকেশন
মূল পরামিতি সংক্ষিপ্ত টেবিল
| মডেল |
ক্ষমতা (টি) |
উত্তোলনের উচ্চতা (মি) |
টেস্ট লোড (টি) |
মিনি. হেডরুম (হুক টু হুক, মিমি) |
চেইন টানুন (পুরো লোড, এন) |
লোড চেইন লাইন সংখ্যা |
চেইন স্পেসিফিকেশন (মিমি) |
নেট ওজন (কেজি) |
মোট ওজন (কেজি) |
প্যাকেজিং পরিমাপ (এল × ডাব্লু × এইচ, সেমি) |
চেইন বক্সের আকার (সেমি) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
২৮×২১×১৭ |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
৩০×২৪×১৮ |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
৩৪×২৯×২০ |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
৩৩×২৫×১৯ |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
৩৩×২৯×২০ |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
৪৫×৩৫×২৪ |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
৬২x৫০x২৮ |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
৭০×৪৫×৭৫ |
19.4 |
সাধারণ মৌলিক পরামিতি
| প্যারামিটার বিভাগ |
নির্দিষ্ট বর্ণনা |
| পণ্যের অবস্থান |
উচ্চ উচ্চতায় ভারী লোড উত্তোলনের জন্য ডিজাইন করা হয়েছে, যেমন কারখানার কর্মশালার সরঞ্জাম রক্ষণাবেক্ষণ, নির্মাণ উপকরণ উত্তোলন, গুদাম পণ্য হ্যান্ডলিং,এবং বহিরঙ্গন উদ্ধার. ৮টি মডেল ০.৫T থেকে ২০T পর্যন্ত লোড পরিসীমা কভার করে, হালকা ওজন বহনযোগ্যতা এবং শিল্প-গ্রেড লোড বহন ক্ষমতা ভারসাম্য বজায় রাখে। |
| মূল বৈশিষ্ট্য |
- পাওয়ার ফ্রি অপারেশনঃকোনও বাহ্যিক পাওয়ার সরবরাহের প্রয়োজন নেই; উত্তোলনের জন্য হ্যান্ড চেইনটি ম্যানুয়ালি টানুন, শক্তি-মুক্ত দৃশ্যের জন্য উপযুক্ত।
- কাস্টমাইজেশন সার্ভিস:OEM কাস্টমাইজেশন এবং ব্যক্তিগতকৃত ফাংশন সমন্বয় সমর্থন করে।
- আন্তর্জাতিক মানদণ্ড:আন্তর্জাতিক নিরাপত্তা মান পূরণ করে, সমস্ত মডেল ওভারলোড টেস্ট পাস করে (নামমাত্র লোডের 1.5 গুণ) ।
|
| কাঠামো ও উপাদান |
- চেইন সিস্টেম:গ্রেড ৮০ উচ্চ-শক্তিযুক্ত খাদ চেইন রস্ট প্রতিরোধের জন্য গরম ডুব গ্যালভানাইজড পৃষ্ঠের সাথে।
- ট্রান্সমিশন প্রক্রিয়াঃসুনির্দিষ্ট গিয়ার সেট সহ ডাবল লেয়ার ডিজাইন, ট্রান্সমিশন দক্ষতা ≥ 90%।
- ব্রেকিং সিস্টেমঃব্রেকিং টর্ক ≥ ৩ গুণ নামমাত্র লোড টর্ক সহ অন্তর্নির্মিত রেচট-পল ব্রেক।
- হুক সমাবেশঃস্বয়ংক্রিয়ভাবে পুনরায় সেটিং নিরাপত্তা লক সঙ্গে 40Cr কাঠের স্টীল খাঁজ।
|

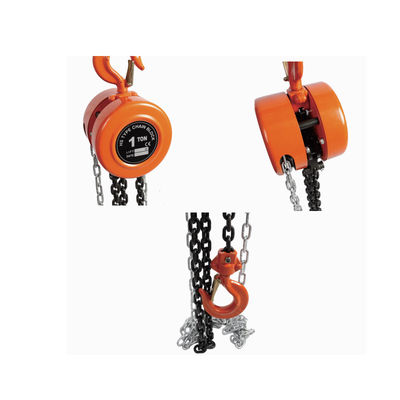

পণ্যের বিবরণ
কেন্দ্রিকভারী লোড নিরাপত্তা + শ্রম-সংরক্ষণের স্থায়িত্ব + শক্তি-মুক্ত সার্বজনীনতা, YD30-013 সিরিজ এইচএসজেড টাইপ চেইন ব্লক শক্তি মুক্ত ভারী লোড উত্তোলনের দৃশ্যের জন্য অনুকূলিত।
ডাবল-বেয়ারিং + উচ্চ-শক্তিযুক্ত চেইন, প্রচেষ্টাহীন ভারী লোড উত্তোলন
ডাবল লেয়ার ট্রান্সমিশন, চমৎকার দক্ষতা এবং স্থায়িত্ব
- শ্রম সঞ্চয় করার উল্লেখযোগ্য প্রভাবঃট্রান্সমিশন প্রতিরোধের ৩০% কমেছে, উত্তোলনের দক্ষতা ২৫% বেড়েছে।
- কম পরাঃলেয়ারগুলি সমানভাবে রেডিয়াল শক্তি বিতরণ করে, 40% দ্বারা পরিধান হ্রাস করে এবং সাধারণ পণ্যগুলির 1.5 গুণ পর্যন্ত পরিষেবা জীবন বাড়ায়।
গ্রেড ৮০ অ্যালোয় চেইন, রুক্ষ, মরিচা-প্রতিরোধী এবং জ্যামিং-বিহীন
- শক্তিশালী লোড বহন ক্ষমতাঃসাধারণ চেইনের তুলনায় ভাঙার ক্ষমতা অনেক বেশি।
- দুর্দান্ত মরিচা প্রতিরোধ ক্ষমতাঃগরম ডুব গ্যালভানাইজিং + প্যাসিভেশনের দ্বৈত ক্ষয় প্রতিরোধী চিকিত্সা।
- মসৃণ জালঃচেইন পিচ নির্ভুলতা ≤0.1 মিমি সুনির্দিষ্ট sprocket মিল জন্য।
একাধিক নিরাপত্তা সুরক্ষা, ভারী লোড অপারেশন কোন ঝুঁকি
"লক অন রিলিজ" ব্রেক, আরো নির্ভরযোগ্য পতিত বিরোধী সুরক্ষা
- হ্যান্ড চেইন খুলে ফেলার পর অবিলম্বে ব্রেক বন্ধ হয়ে যায়, যাতে ভারী বস্তু পড়ে না যায়।
- ব্রেক সিস্টেম ভারী লোড শুরু-স্টপ 1000 পরীক্ষা পার পার করে পারফরম্যান্স অবনতি ছাড়া।
অ্যান্টি-ডিটেকশন হুক + কমপ্যাক্ট স্ট্রাকচার, নিরাপদ এবং বহনযোগ্য
- অ্যান্টি-ডিট্যাচমেন্ট হুক:স্বয়ংক্রিয়ভাবে সেফটি লকগুলি পুনরায় সেট করুন যা খোলার কোণ ≤60°।
- লাইটওয়েট ডিজাইন:0.5 টি মডেলের ওজন মাত্র 8 কেজি; 20 টি মডেল সহজ পরিবহনের জন্য মডুলার স্প্লিট ডিজাইনের বৈশিষ্ট্যযুক্ত।
অ্যাপ্লিকেশন দৃশ্যকল্প
কারখানার কর্মশালার সরঞ্জাম রক্ষণাবেক্ষণ (কোর দৃশ্যকল্পঃ মডেল 0.5T-5T)
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃসংকীর্ণ কর্মস্থলে বিদ্যুৎ বিচ্ছিন্নতার সময় যন্ত্রের গহ্বর (২.৫ মিটার উচ্চতা) থেকে একটি ৫টি মেশিন স্পিন্ডল উত্তোলন করা।
ফলাফল:এটি অপারেটরদের ৭০% হ্রাস করে এবং উত্তোলনের সময় ১ ঘন্টা থেকে ২০ মিনিটে কমিয়ে দেয়।
নির্মাণ সামগ্রী উত্তোলন (সিনারি ২ঃ মডেল ৩টি-১০টি)
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃবিদ্যুৎবিহীন নির্মাণ স্থানে ১০ মিটার উঁচু প্ল্যাটফর্মে ৮ টন ইস্পাত বাঁধ উত্তোলন।
ফলাফল:৮০% পর্যন্ত উত্তোলনের খরচ কমিয়ে দেয়, ধূলিকণার পরিবেশে ১ মাস ধরে অবিচ্ছিন্নভাবে কাজ করে।
গুদামজাত পণ্যের হ্যান্ডলিং এবং বহিরঙ্গন উদ্ধার (সিনারি ৩ঃ মডেল ০.৫টি-২০টি)
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃগুদামে 15T তাক সরানো; বহিরঙ্গন উদ্ধারে 5T যানবাহন উত্তোলন।
ফলাফল:গুদামের দক্ষতা ৮০% বৃদ্ধি করে; বিদ্যুৎ ছাড়াই ৩০ মিনিটে গাড়ির উদ্ধার সম্পন্ন করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ প্রকৃত চাহিদার উপর ভিত্তি করে সঠিক মডেলটি কীভাবে বেছে নেবেন?
A1:লোড, উচ্চতা এবং দৃশ্যের উপর ভিত্তি করে নির্বাচন করুনঃ
- প্রকৃত লোডের চেয়ে ২০% বেশি নামমাত্র লোড সহ মডেল নির্বাচন করুন
- মডেল 0.5T-1.5T 2.5m উত্তোলন আছে; 2T-20T 3m উত্তোলন আছে
- বাইরের ব্যবহারের জন্য গ্যালভানাইজড চেইন মডেলকে অগ্রাধিকার দিন
প্রশ্ন ২ঃ উত্তোলনের সময় চেইন আটকে যায়। এটি কি ত্রুটি? কিভাবে এটি সমাধান করবেন?
A2:সাধারণত অপারেশন বা রক্ষণাবেক্ষণ সমস্যাঃ
- চেইন জড়িয়ে পড়ার জন্যঃ হাতের চেইনটি ধীরে ধীরে বিপরীত দিকে টানুন
- অপর্যাপ্ত তৈলাক্তকরণের জন্যঃ লিথিয়াম ভিত্তিক গ্রীস যোগ করুন (মডেল Li-2)
প্রশ্ন 3: দীর্ঘমেয়াদী ব্যবহারের পরে, ব্রেকিং প্রভাব হ্রাস পায়। এটি কিভাবে সামঞ্জস্য করা যায়?
A3:ব্রেক ক্লিয়ারেন্স সামঞ্জস্য করুনঃ
- ব্রেক স্প্রিং ফিক্সিং বাদাম শিথিল করুন
- বোল্ট ঘড়িঘড়ি নির্দেশিত ঘুরিয়ে দিন (প্রতিবার 1/4 ঘুরুন)
- ≥ 1 মিমি পোড়া হলে ব্রেক প্যাড প্রতিস্থাপন করুন
প্রশ্ন ৪ঃ কম তাপমাত্রায় (২৫° সেলসিয়াস) বাইরের ব্যবহারের সময়, চেইনটি ভঙ্গুর হয়ে যাবে এবং ব্রেকটি ব্যর্থ হবে?
A4:না, যথাযথ প্রস্তুতির সাথেঃ
- গ্রেড 80 খাদ চেইন -25 °C এ দৃঢ়তা বজায় রাখে
- ব্রেক গ্রীস হল নিম্ন তাপমাত্রা প্রতিরোধী -30°C
- হ্যান্ড চেইন খালি 10-15 বার টেনে উপাদান preheat
