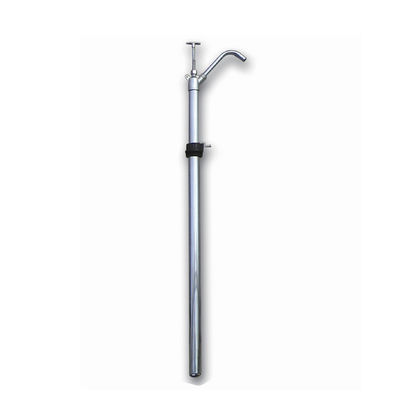

YD51-004C ভারী দায়িত্ব ড্রাম পাম্পঃ 34L/মিনিট, 925mm Suction, কর্মশালা/ফার্ম/সাইটের জন্য
প্রোডাক্ট স্পেসিফিকেশন
মূল পরামিতি
| প্যারামিটার বিভাগ | বিশেষ উল্লেখ |
|---|
| মডেল | YD51-004C (ভারী দায়িত্বের ম্যানুয়াল ড্রাম পাম্প, শিল্প কর্মশালা, বড় খামার, নির্মাণ সাইট এবং বাণিজ্যিক সঞ্চয়স্থানে 200 গ্যালন ড্রাম থেকে উচ্চ পরিমাণে তরল স্থানান্তর জন্য ডিজাইন করা) |
| পণ্যের ধরন | 200-গ্যালন ড্রাম-সামঞ্জস্যপূর্ণ ভারী দায়িত্বের ম্যানুয়াল পাম্প, "উচ্চ প্রবাহের কর্মক্ষমতা + শক্ত ক্রোমযুক্ত ইস্পাত + গভীর শোষণ" একীভূত করে বড় আকারের তরল স্থানান্তর কাজ পরিচালনা করতে |
| মৌলিক পরামিতি | - ব্যাসার্ধ এবং মাথাঃ
- ইনলেট ব্যাসঃ φ38.6mm (দ্রুত তরল শোষণের জন্য বড় ক্যালিবার, বন্ধ হওয়ার ঝুঁকি হ্রাস করে)
- আউটলেট ব্যাসার্ধঃ φ19mm (উচ্চ প্রবাহ স্থানান্তর জন্য যথেষ্ট প্রশস্ত, কোন তরল backflow)
- সাকশন হেডঃ 925 মিমি (উচ্চ 200 গ্যালন ড্রামের নীচে পৌঁছানোর জন্য অতিরিক্ত দীর্ঘ, অবশিষ্ট তরলকে হ্রাস করে)
- পাম্প হেডঃ 140 মিমি (স্ট্যান্ডার্ড পাম্পের তুলনায় উচ্চ চাপ, ছোট ট্যাংকগুলিতে উল্লম্ব স্থানান্তর সমর্থন করে)
- প্রবাহ কর্মক্ষমতাঃ
- প্রবাহ হারঃ 850 সিসি প্রতি স্ট্রোক, 40 স্ট্রোক প্রতি মিনিটে (≈34 L/min ধারাবাহিক অপারেশন, হালকা ওজন পাম্প তুলনায় 5x দ্রুত)
- ফিট ড্রাম ক্যাপাসিটিঃ 200 গ্যালন (স্ট্যান্ডার্ড শিল্প 200-গ্যালন ড্রাম ব্যাংসের সাথে সামঞ্জস্যপূর্ণ)
- উপাদান গঠনঃ
- প্রধান পাইপঃ স্টিল ক্রোমযুক্ত (ঘন দেয়াল, অ্যান্টি-রস্ট, প্রভাব প্রতিরোধী, ভারী ব্যবহার সহ্য করে)
- পিস্টনঃ পিপি (পলিপ্রোপিলিন, উচ্চ-শক্তি, উচ্চ চাপের অধীনে কোনও বিকৃতি নেই)
- সিলিং রিংঃ Buna N/Nitrile (তেল প্রতিরোধী, উচ্চ স্থিতিস্থাপকতা, উচ্চ প্রবাহের অধীনে ফুটো-প্রমাণ সিল বজায় রাখে)
- ড্রাম অ্যাডাপ্টারঃ 2 "জি থ্রেড (প্রতিরোধক থ্রেড, সুরক্ষিতভাবে ড্রাম বঙ্গগুলিতে লক করে, উচ্চ প্রবাহের অধীনে কোনও স্লিপিং নেই)
- ওজন ও প্যাকেজিংঃ
- এনডব্লিউ (নেট ওজন): ২ কেজি (স্থিতিশীলতার জন্য ভারী-ডুয়িং বিল্ড, ২ জনের ইনস্টলেশন / অপসারণ)
- প্যাকেজিংঃ প্রতি কার্টনে ১০টি বাক্স (ফোম ইনসার্ট সহ শক্তিশালী কার্টন, শিপিংয়ের সময় সংঘর্ষ প্রতিরোধী)
- প্রযোজ্য তরলঃডিজেল, পেট্রোলিন, ইঞ্জিন তেল, হাইড্রোলিক তেল, কেরোসিন এবং অন্যান্য ক্ষয়কারী নয় পেট্রোলিয়াম ভিত্তিক তরল; শক্তিশালী অ্যাসিড, ক্ষারীয় বা উচ্চ তাপমাত্রা তরল (> 80 °C) এর জন্য নিষিদ্ধ
|
পারফরম্যান্স টেস্টের ফলাফল
| পরীক্ষার আইটেম | পরীক্ষার অবস্থা | পরীক্ষার ফলাফল |
|---|
| উচ্চ প্রবাহের স্থিতিশীলতা | 200 গ্যালন ড্রাম থেকে ডিজেল স্থানান্তর করতে 40 স্ট্রোক / মিনিট 2 ঘন্টা কাজ করুন | প্রবাহের হার 34 L/min (850 cc/stroke × 40 strokes/min) এ স্থিতিশীল থাকে; চাপের পতন বা প্রবাহের ওঠানামা নেই |
| ফুটো-প্রমাণ কর্মক্ষমতা | হাইড্রোলিক তেল দিয়ে পাম্পটি পূরণ করুন (বিস্কোসিটি 46 cSt), সর্বোচ্চ প্রবাহের সাথে 1 ঘন্টা কাজ করুন | নাইট্রিল সিলিং একটি টাইট সিল বজায় রাখে; অ্যাডাপ্টার, পিস্টন, বা পাইপ জয়েন্টগুলিতে কোনও ফুটো নেই; 100% তরল ধরে রাখা |
| স্থায়িত্ব | ৩৪ লিটার/মিনিট প্রবাহের সাথে পরপর ১৫,০০০ স্ট্রোক (এক মাসের ভারী ব্যবহারের অনুকরণ) | ক্রোম-প্লেটেড পাইপ কোন বাঁক; পিপি পিস্টন কোন পরিধান; শক্তিশালী অ্যাডাপ্টার থ্রেড কোন stripping; পাম্প স্বাভাবিক ফাংশন |
| স্তন্যপান দক্ষতা | নীচে 5 লিটার অবশিষ্ট তেল সহ 200 গ্যালন ড্রাম থেকে পরীক্ষার শোষণ | 925 মিমি সাকশন হেড 4.8L অবশিষ্ট তেল (96% এক্সট্রাকশন হার); সর্বনিম্ন বর্জ্য |
পণ্যের বিবরণ
YD51-004C ভারী-ডুয়িং ম্যানুয়াল ড্রাম পাম্প হালকা ওজন পাম্পের সীমাবদ্ধতাগুলি মোকাবেলা করেঃ "ধীর প্রবাহ, অগভীর শোষণ, এবং ভঙ্গুর বিল্ড।34 লিটার/মিনিট উচ্চ প্রবাহ + 925 মিমি গভীর স্তন্যপান + শক্ত ক্রোম ইস্পাতমূল শক্তি হিসাবে, এটি বড় আকারের 200 গ্যালন ড্রাম স্থানান্তর কাজের জন্য নির্মিত হয়।
উচ্চ-প্রবাহ কর্মক্ষমতাঃ বড় কাজগুলির জন্য সময় সাশ্রয় করুন
- ৩৪ লিটার/মিনিট দ্রুত স্থানান্তরঃপ্রতি স্ট্রোকে 850 cc প্রবাহের হার এবং প্রতি মিনিটে 40 স্ট্রোকের গতি প্রতি মিনিটে 34L তরল স্থানান্তর করতে সক্ষম করে - মাত্র 22 মিনিটের মধ্যে 200 গ্যালন ড্রাম (≈757L) খালি করার জন্য যথেষ্ট।
- বিস্তৃত ইনলেট/আউটলেট ডিজাইনঃφ38.6 মিমি ইনলেট এবং φ19 মিমি আউটলেট প্রবাহ প্রতিরোধকে হ্রাস করার জন্য একসাথে কাজ করে।
দৃঢ় ও জারা-প্রতিরোধী নির্মাণ
- ঘনত্বযুক্ত ক্রোম-প্লেটেড ইস্পাত পাইপ:দুর্ঘটনাক্রমে আঘাত হানতে পারলে ক্ষয় ও ছাঁচ প্রতিরোধী।
- শক্তিশালী নাইট্রিল সিলঃস্ট্যান্ডার্ড সিলের চেয়ে পুরু (2 মিমি বনাম 1 মিমি), এটি নিশ্চিত করে যে এটি ফুটো ছাড়াই উচ্চ প্রবাহের চাপ পরিচালনা করতে পারে।
- শক্তিশালী পিপি পিস্টন:এটি মসৃণভাবে চলার সময় প্রতি স্ট্রোক 850 cc এর চাপ সহ্য করতে ডিজাইন করা হয়েছে।
গভীর স্তন্যপান এবং ড্রাম সামঞ্জস্য
- ৯২৫ মিমি এক্সট্রা লং সাকশন হেডঃএটি ২০০ গ্যালন ওজনের বড় বড় ড্রামের নীচে পৌঁছে যায়, এবং ৯৬% তরল বের করে।
- ২ "জি থ্রেড রিইনফোর্সড অ্যাডাপ্টার:এটিতে শক্তিশালী থ্রেড রয়েছে যা স্ট্যান্ডার্ড ড্রাম ব্যাংগুলিতে নিরাপদে লক করে।
অ্যাপ্লিকেশন দৃশ্যকল্প
শিল্প কর্মশালা হাইড্রোলিক তেল স্থানান্তর
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃএকটি উত্পাদন কর্মশালায় দৈনিক ২০০ গ্যালন ওজনের ড্রাম থেকে ১০টি যন্ত্রপাতিতে (প্রতিটিতে ৫০ লিটার) ৫০০ লিটার হাইড্রোলিক তেল স্থানান্তর করা হয়।
- ইনস্টলেশনঃ 2 জন কর্মী YD51-004C কে ড্রামের সাথে সংযুক্ত করুন (2 মিনিট)
- ট্রান্সফারঃ 40 স্ট্রোক / মিনিট এ পাম্প চালান - 50L হাইড্রোলিক তেল ~ 1.5 মিনিটের মধ্যে মেশিন প্রতি স্থানান্তরিত
- কার্যকারিতাঃ ১৫ মিনিটের মধ্যে ১০টি মেশিন সার্ভিসিং করা
বড় কৃষি ট্র্যাক্টর ফ্লিট রিফুয়েলিং
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃ২০টি ট্র্যাক্টর (প্রতিটিতে প্রতিদিন ১০০ লিটার ডিজেল প্রয়োজন) নিয়ে একটি ফার্মে ২০০ গ্যালন ডীজেল ব্যবহার করা হয়।
- সেটআপঃ ডিজেল ড্রামের উপর YD51-004C ইনস্টল করুন
- পুনরায় জ্বালানী যোগ করাঃ ট্র্যাক্টর প্রতি 100L ডিজেল ~ 3 মিনিটের মধ্যে স্থানান্তর
- সুবিধাঃ 925 মিমি শোষণ মাথা সম্পূর্ণরূপে ড্রাম খালি
নির্মাণ স্থল জেনারেটর জ্বালানী
দৃশ্যকল্পের জন্য প্রয়োজনীয়তাঃএকটি নির্মাণক্ষেত্রে ৫টি বড় জেনারেটর রয়েছে (প্রতিটিতে সপ্তাহে ২০০ লিটার পেট্রল প্রয়োজন) এবং ২০০ গ্যালন পেট্রল ব্যবহার করে।
- গতিশীলতাঃ ২ জন শ্রমিক ২ কেজি পাম্পটি পেট্রোলের ড্রাম পর্যন্ত বহন করে
- জ্বালানিঃ ~ 5.9 মিনিটের মধ্যে জেনারেটর প্রতি 200L পেট্রল স্থানান্তর করতে পাম্প চালানো
- নিরাপত্তাঃ নাইট্রিল সিলিং পেট্রল ফুটো প্রতিরোধ করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ উচ্চ সান্দ্রতা হাইড্রোলিক তেল স্থানান্তর করার সময় পাম্পের প্রবাহ হার কমে যায়। কিভাবে এটি ঠিক করবেন?
A1: উচ্চ সান্দ্রতা প্রবাহ প্রতিরোধের বৃদ্ধি - সমাধানঃ
- তেল গরম করুন:হাইড্রোলিক তেলটি 40-50°C এ গরম করুন ভিস্কোসিটি হ্রাস করতে
- স্ট্রোক গতি সামঞ্জস্য করুনঃপ্রতি মিনিটে 45 স্ট্রোক বাড়ান
- ইনলেট পরিষ্কার করুনঃধ্বংসাবশেষের জন্য φ38.6mm ইনলেট চেক করুন
প্রশ্ন ২: এই পাম্পটি ২০০ গ্যালনের বেশি বা ৩০০ গ্যালনের বেশি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি ভর্তি
উত্তরঃ হ্যাঁ, কিন্তু প্রথমে ড্রামের আকার এবং উচ্চতা যাচাই করুন।
প্রশ্ন ৩ঃ পাম্পের হ্যান্ডেল ৩০ মিনিট ব্যবহারের পর ভারী মনে হয়। কিভাবে চাপ কমাতে হয়?
A3: ভারী হ্যান্ডলগুলি ঘর্ষণ বা ভুল সারিবদ্ধতার কারণে - সংশোধনঃ
- পিস্টন তৈলাক্ত করুন:স্থানান্তরিত তরল একটি ছোট পরিমাণ প্রয়োগ করুন
- পাইপ সারিবদ্ধতা পরীক্ষা করুনঃপ্রধান পাইপ সোজা নিশ্চিত করুন
প্রশ্ন ৪ঃ বায়ুর সাথে বাইরের নির্মাণ সাইটগুলিতে পেট্রোলের জন্য পাম্পটি ব্যবহার করা কি নিরাপদ?
উত্তর ৪: হ্যাঁ, কিন্তু অতিরিক্ত নিরাপত্তা ব্যবস্থা নিন:
- ড্রামকে সুরক্ষিত করুন:200 গ্যালন ড্রাম স্থিতিশীল রাখতে ড্রাম চক ব্যবহার করুন
- স্প্ল্যাশ গার্ড ব্যবহার করুনঃφ19mm আউটলেট একটি প্লাস্টিক স্প্ল্যাশ রক্ষক সংযুক্ত করুন
