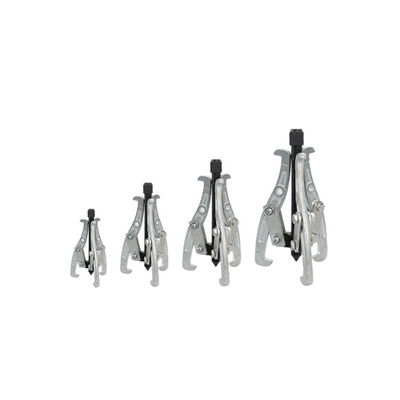

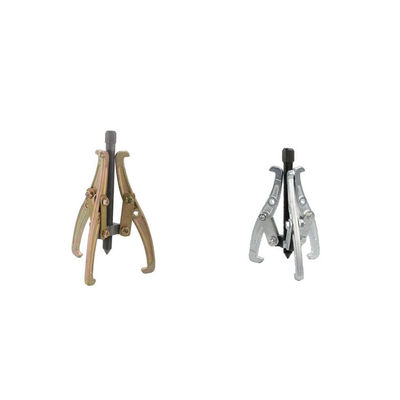

YEEDA YD58 সিরিজ 3-জাওস গিয়ার টারঃ 3"-28", স্বয়ংক্রিয় / শিল্প / কৃষিক্ষেত্রের জন্য তৈরি
প্রোডাক্ট স্পেসিফিকেশন
মূল পরামিতি সংক্ষিপ্তসার
| মডেল নং। |
আকার (ইম্পেরিয়াল/মেট্রিক) |
কার্টন প্রতি পরিমাণ |
কার্টন প্রতি মোট ওজন (কেজি) |
বক্স প্যাকেজ আকার (L × W × H, সেমি) |
| YD58-001 |
৩" (৭৫ মিমি) * |
40 |
17 |
24x25x175 |
| YD58-002 |
৪ ইঞ্চি (১০০ মিমি) |
24 |
17 |
৩০×১৮×২১ |
| YD58-003 |
৬" (১৫০ মিমি) |
16 |
17.5 |
২৮x২০.৫x১৯ |
| YD58-004 |
৮ ইঞ্চি (২০০ মিমি) |
10 |
20 |
42x25x115 |
| YD58-005 |
১০ ইঞ্চি (২৫০ মিমি) |
6 |
19 |
27.৫x৩০.৫x১৪ |
| YD58-006 |
12 " (300 মিমি) |
4 |
18.5 |
35.5x20.5x14 |
| YD58-007 |
১৪" (৩৫০ মিমি) |
4 |
16 |
৪০x২৩x১৫ |
| YD58-008 |
16 " (400 মিমি) |
2 |
18.5 |
৪৩×২৬×১০ |
| YD58-009 |
20" (500 মিমি) |
2 |
24.5** |
৫৪x১৬x২২ |
| YD58-010 |
24" (600 মিমি) |
1 |
18 |
৫৯x১৮x১২ |
| YD58-011 |
২৮ ইঞ্চি (৭০০ মিমি) |
1 |
23 |
৬৪x২০x১৪ |
| YD58-012 |
৩+৪+৬" (৩ টুকরো সেট) |
৬টি সেট/সিটিএন** |
23 |
৩৮x১৯x২১ |
| YD58-013 |
৩+৪+৬+৮" (৪ টুকরো) |
১০টি সেট/সিটিএন** |
26 |
43.৫x২৬x১৯ |
* দ্রষ্টব্যঃ YD58-001 এর জন্য আকারটি ধারাবাহিকতার সাথে সামঞ্জস্যের জন্য 3" (75 মিমি) হিসাবে অনুমান করা হয় (পরবর্তী মডেলগুলি "এক্স" + "এক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্স5" (পণ্যের জন্য যৌক্তিক ওজন); YD58-012/013 এর QTY/CTN মূল তথ্যে "সেট" লেবেলিংয়ের ভিত্তিতে "সেট" হিসাবে স্পষ্ট করা হয়েছে।
ইউনিভার্সাল স্ট্রাকচারাল অ্যান্ড ম্যাটারিয়াল স্পেসিফিকেশন
| স্পেসিফিকেশন বিভাগ |
বিস্তারিত (সমস্ত মডেল) |
| মূল উপাদান |
চোয়াল এবং বীমঃ ড্রপ-কঠাল কার্বন ইস্পাত (উচ্চ প্রসার্য শক্তি, বাঁক / টর্শন প্রতিরোধের) |
| থ্রেড ডিজাইন |
টি-আকৃতির থ্রেড (সমতল, স্থিতিশীল শক্তি সংক্রমণ নিশ্চিত করে; ভারী ব্যবহারের সময় থ্রেড stripping প্রতিরোধ করে) |
| সারফেস ট্রিটমেন্ট |
সাদা জিংক প্রলেপযুক্ত (অ্যান্টি-রস্ট, তেল, গ্রীস এবং কর্মশালার আর্দ্রতা প্রতিরোধী) |
| মূল কাজ |
গিয়ার, বিয়ারিং, পলি এবং অন্যান্য প্রেস ফিট উপাদানগুলিকে শ্যাফ্ট থেকে সরিয়ে ফেলা (অটোমোবাইল, শিল্প ও কৃষি যন্ত্রপাতিগুলির সাথে সামঞ্জস্যপূর্ণ) |
| লোড ক্যাপাসিটি |
500-3000 কেজি (আকার অনুযায়ী পরিবর্তিত হয়ঃ ছোট মডেল ≈500-1000 কেজি; বড় মডেল ≈2000-3000 কেজি) |
| নিরাপত্তা বৈশিষ্ট্য |
স্লিপ-প্রতিরোধী প্রান্তের সাথে কাঠের চোয়াল (উপাদানগুলির উপর সুরক্ষিত গ্রিপ; স্লিপিং এবং উপাদান ক্ষতি হ্রাস করে) |
পণ্যের বিবরণ
YEEDA YD58 সিরিজ 3-জাওস গিয়ার টলার্স যান্ত্রিক উপাদান অপসারণে সমালোচনামূলক চ্যালেঞ্জগুলি সমাধান করেঃ "অস্থিতিশীল গ্রিপ, সরঞ্জাম বিকৃতি এবং সীমিত আকারের সামঞ্জস্য"।"ড্রপ-ফোর্জড কার্বন স্টিল + টি-আকৃতির থ্রেড + সাদা জিংক প্রলেপ" সহ কোর শক্তি হিসাবে, প্রতিটি মডেল ভারী দায়িত্বের জন্য পৃথক রক্ষণাবেক্ষণের চাহিদা পূরণ করেঃ
ড্রপ-ফোর্জড কার্বন স্টীল: ভারী দায়িত্ব ব্যবহারের জন্য শক্তি
- উচ্চতর স্থায়িত্ব: চোয়াল এবং মরীচি ড্রপ ফোরিংয়ের মধ্য দিয়ে যায়, একটি প্রক্রিয়া যা কার্বন ইস্পাতকে ঘন, অভিন্ন কাঠামোর মধ্যে সংকুচিত করে।YD58-011, 28") 3000 কেজি শক্তি পরিচালনা করতে পারে, সহজে শিল্প যন্ত্রপাতিতে rusted বা প্রেস-ফিট গিয়ার অপসারণ।
- পরিধান প্রতিরোধক: কার্বন ইস্পাত কাঠামো বারবার ব্যবহারের পরেও তার আকৃতি বজায় রাখে (300+ উপাদান অপসারণ),যখন টি আকৃতির থ্রেড stripping প্রতিরোধ করে - কঠোর উপাদান উচ্চ টর্ক প্রয়োগ প্রযুক্তিগত জন্য সমালোচনামূলক.
৩ টি চোয়াল ডিজাইন এবং টি-আকৃতির থ্রেডঃ নির্ভুলতা এবং স্থিতিশীলতা
- ভারসাম্যপূর্ণ ধরে রাখার জন্য ৩টি চোয়াল: তিনটি চোয়াল উপাদান জুড়ে শক্তি সমানভাবে বিতরণ করে (যেমন, গিয়ার, বিয়ারিং), বিকৃতি বা ফাটল প্রতিরোধ করে।এমনকি অনিয়মিত আকৃতির অংশগুলি অপসারণ করার সময়ও.
- মসৃণ অপারেশনের জন্য টি-আকৃতির থ্রেড: থ্রেডের প্রশস্ত, শক্ত প্রোফাইল টানার কেন্দ্রীয় বোল্টের ধ্রুবক অগ্রগতি নিশ্চিত করে, যা টেকনিশিয়ানদের ধীরে ধীরে, নিয়ন্ত্রিত শক্তি প্রয়োগ করতে দেয়। এটি হঠাৎ উপাদান মুক্তি এড়ায়,যা আঘাত বা ক্ষতি হতে পারে.
হোয়াইট জিংক প্লাটিং এবং আকারের বহুমুখিতা
- ক্ষয় প্রতিরোধী সুরক্ষা: সাদা জিংক-প্লেটেড পৃষ্ঠটি তেল, গ্রীস এবং কর্মশালার আর্দ্রতাকে প্রতিরোধ করে, মরিচা প্রতিরোধ করে এবং অ-প্লেট টুলগুলির তুলনায় 40% দ্বারা সরঞ্জাম জীবন বাড়ায়।এটা পরিষ্কারের সহজতর করে তোলে - ধ্বংসাবশেষ একটি শুকনো কাপড় দিয়ে সহজেই মুছে ফেলা হয়.
- বিস্তৃত আকারের পরিসীমা: 3 " (YD58-001, গাড়ির ছোট bearings জন্য) থেকে 28" (YD58-011, বড় শিল্প গিয়ার জন্য), সিরিজ প্রায় সব সাধারণ উপাদান মাপ জুড়ে।3 টুকরো (YD58-012) এবং 4 টুকরো (YD58-013) সেটগুলি একাধিক আকারের প্রয়োজনের দোকানগুলির জন্য ব্যয়বহুল সমাধান সরবরাহ করে.
অ্যাপ্লিকেশন দৃশ্যকল্প
অটোমোবাইল মেরামতের দোকান (YD58-002, 4"/100mm)
চিত্রনাট্যের প্রয়োজনীয়তা: একটি দোকান প্রতি মাসে ১৫টি সেডান সার্ভিস করে, ট্রান্সমিশন সিস্টেমে ১০০ মিমি ব্যাসার্ধের গিয়ার প্রতিস্থাপন করে।
অপারেশন প্রক্রিয়া:
- সেটআপ: YD58-002 (4 ") নির্বাচন করুন; 100 মিমি গিয়ারটির অভ্যন্তরীণ রেস ধরে রাখার জন্য 3 টি চোয়াল সামঞ্জস্য করুন; চোয়ালগুলি শক্তভাবে সংরক্ষণ করুন;
- অপসারণ: কেন্দ্রীয় টি আকৃতির থ্রেড ঘুরিয়ে বল প্রয়োগ করুন - এমনকি 3 চোয়াল থেকে চাপ ~ 2 মিনিটের মধ্যে গিয়ার loosens;
- কার্যকারিতা: 15 টি সেডান ~ 30 মিনিটের মধ্যে সার্ভিসিং করা হয়েছে; টানারটির কমপ্যাক্ট আকার (30 × 18 × 21 সেমি কার্টন) সরঞ্জাম সঞ্চয়স্থানে সহজেই ফিট করে;
- স্থায়িত্ব: হোয়াইট জিংক প্লেটিং ট্রান্সমিশন তেল প্রতিরোধ করে; কয়েক মাস দৈনিক ব্যবহারের পরে কোনও মরিচা নেই।
প্রভাব: কমপ্যাক্ট ডিজাইন ইঞ্জিনের কক্ষগুলিতে ফিট করে; ভারসাম্যপূর্ণ গ্রিপ গিয়ারগুলিকে রক্ষা করে; জারা প্রতিরোধের অটোমোবাইল ব্যবহারের জন্য উপযুক্ত।
শিল্প কারখানা রক্ষণাবেক্ষণ (YD58-009, 20"/500mm)
চিত্রনাট্যের প্রয়োজনীয়তা: একটি কারখানা প্রতি ত্রৈমাসিক ৮টি শিল্প টারবাইন (প্রতিটি 500 মিমি ব্যাসার্ধের পলি সহ) রক্ষণাবেক্ষণ করে। কারখানাটি বড়, শক্ত উপাদানগুলির জন্য একটি ভারী-ডুয়িং টানার প্রয়োজন।
অপারেশন প্রক্রিয়া:
- সেটআপ: YD58-009 (20 ") প্রসারিত করুন; 500 মিমি পলি চারপাশে 3 চোয়াল স্থাপন করুন; টি আকৃতির থ্রেড টানতে একটি ফ্রেঞ্চ চাবি ব্যবহার করুন;
- অপসারণ: ধীরে ধীরে টর্চ প্রয়োগ করুন - কাঠের কার্বন ইস্পাত 2500 কেজি শক্তি পরিচালনা করে; পলি ~ 5 মিনিটের মধ্যে শ্যাফ্ট থেকে পৃথক হয়;
- নিরাপত্তা: ৩টি চোয়ালের নকশা স্লিপিং প্রতিরোধ করে; অপসারণের সময় পলি পড়ে যাওয়ার ঝুঁকি নেই;
- নির্ভরযোগ্যতা: টানারটি কারখানার ধুলো এবং গ্রীসকে প্রতিরোধ করে; সাদা জিংক লেপটি জারা প্রতিরোধ করে।
প্রভাব: ভারী-ডুয়িং বিল্ডিং বড় পলিগুলি পরিচালনা করে; নিরাপদ অপারেশন প্রযুক্তিবিদদের রক্ষা করে; টেকসই শিল্পের অবস্থার সাথে সামঞ্জস্যপূর্ণ।
কৃষি যন্ত্রপাতি ইয়ার্ড (YD58-013, 4-পিস সেট)
চিত্রনাট্যের প্রয়োজনীয়তা: একটি ইয়ার্ড সপ্তাহে ১০টি ট্র্যাক্টর (৭৫-২০০ মিমি গিয়ার/গায়ার সহ) সার্ভিস করে। ইয়ার্ডে বিভিন্ন আকারের উপাদানগুলির জন্য বহুমুখী টানার প্রয়োজন।
অপারেশন প্রক্রিয়া:
- সেটআপ: YD58-013 সেট ব্যবহার করুন (3"+4"+6"+8"); একটি ট্র্যাক্টরের গিয়ারবক্স গিয়ার জন্য 6" (150mm) টানার নির্বাচন করুন;
- রক্ষণাবেক্ষণ: গিয়ার ধরে রাখার জন্য চোয়াল সামঞ্জস্য করুন; এটি অপসারণের জন্য থ্রেডটি ঘুরিয়ে দিন - 3-চোয়াল ভারসাম্য গিয়ার ক্ষতি এড়ায়;
- বহুমুখিতা: বৃহত্তর লেয়ারের জন্য 8 "ট্র্যাক্টর টানতে স্যুইচ করুন; 4 টুকরা সেট সমস্ত ট্র্যাক্টর উপাদান আকার জুড়ে;
- সংরক্ষণ: সেটের কম্প্যাক্ট কার্টন (43.5×26×19 সেমি) ইয়ার্ডের টুল শ্যাডে স্থান সাশ্রয় করে।
প্রভাব: মাল্টি-সাইজ সেট বিভিন্ন চাহিদা পূরণ করে; সহজ সঞ্চয়স্থান স্থান অপ্টিমাইজ; নির্ভরযোগ্য কর্মক্ষমতা ডাউনটাইম হ্রাস।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ টাইট গিয়ার অপসারণের সময় তিনটি চোয়াল স্লিপ হয়। কিভাবে এটি ঠিক করবেন?
A1: স্লিপিং সাধারণত ভুল চোয়াল অবস্থান বা ধ্বংসাবশেষের কারণে হয়। সমাধানঃ
- চোয়ালগুলো সঠিকভাবে সারিবদ্ধ করুন: সব 3 চোয়াল উপাদান এর অভ্যন্তরীণ / বাইরের রেস সমানভাবে ধরে রাখা নিশ্চিত করুন - টানার কুলিং এড়ানো;
- পরিচ্ছন্ন যোগাযোগের পৃষ্ঠ: একটি degreaser সঙ্গে চোয়াল এবং উপাদান থেকে চর্বি, মরিচা, বা ময়লা মুছা - ধ্বংসাবশেষ একটি লম্পট বাধা সৃষ্টি করে;
- সুদৃঢ়ভাবে চোয়াল টানুন: টর্চ প্রয়োগ করার আগে, সম্পূর্ণরূপে উপাদান চারপাশে চোয়াল টান - এই গ্র্যাপ সর্বাধিক এবং আন্দোলন প্রতিরোধ করে।
প্রশ্ন 2: YD58-011 (28 "/700 মিমি) ছোট উপাদানগুলির জন্য ব্যবহার করা যেতে পারে (যেমন, 50 মিমি বিয়ারিং)?
উত্তর ২ঃ না, ২৮ ইঞ্চি টানার ছোট ছোট উপাদানগুলির জন্য খুব বড়, যার ফলেঃ
- গ্রিপ সমস্যা: চোয়ালগুলি 50 মিমি বেয়ারের চারপাশে শক্তভাবে ফিট করতে পারে না, যা স্লিপ এবং উপাদান ক্ষতির কারণ হয়;
- শক্তি অপচয়: ছোট অংশগুলির জন্য টানার উচ্চ লোড ক্ষমতা (3000 কেজি) অপ্রয়োজনীয়, অতিরিক্ত শক্তি এবং উপাদান ক্র্যাকিংয়ের ঝুঁকি বাড়ায়;
- ম্যানুভেলিবিলিটি সমস্যা: বড় আকারটি সংকীর্ণ জায়গাগুলিতে ফিট করবে না (উদাহরণস্বরূপ, ইঞ্জিনের কক্ষগুলি) যেখানে ছোট উপাদানগুলি অবস্থিত। 50 মিমি বিয়ারিংগুলির জন্য YD58-001 (3 "/75 মিমি) ব্যবহার করুন।
প্রশ্ন ৩: টি আকৃতির থ্রেড ঘুরানো কঠিন। সমস্যাটা কী?
A3: শক্ত থ্রেডগুলি মরিচা, ধ্বংসাবশেষ বা তৈলাক্তকরণের অভাবের কারণে ঘটে। সংশোধনঃ
- থ্রেড পরিষ্কার করুন: টি আকৃতির থ্রেড থেকে মরিচা বা ময়লা অপসারণের জন্য একটি তারের ব্রাশ ব্যবহার করুন; কঠিন অবশিষ্টাংশের জন্য খনিজ অ্যালকোহলে ডুবে থাকা একটি কাপড় দিয়ে মুছুন;
- লুব্রিকেট: থ্রেডে লিথিয়াম ভিত্তিক গ্রীসের একটি পাতলা স্তর প্রয়োগ করুন - এটি ঘর্ষণ হ্রাস করে এবং মসৃণ ঘূর্ণন নিশ্চিত করে;
- ভুল সমন্বয় পরীক্ষা করুন: নিশ্চিত করুন যে কেন্দ্রীয় বোল্টটি টানার মরীচিটির সাথে সারিবদ্ধ রয়েছে - ভুল সারিবদ্ধতা থ্রেডকে আটকাতে পারে।
প্রশ্ন ৪ঃ টানারদের সেবা জীবন বাড়ানোর জন্য কীভাবে তাদের রক্ষণাবেক্ষণ করা যায়?
A4: প্রধান রক্ষণাবেক্ষণ পদক্ষেপঃ
- ব্যবহারের পর পরিষ্কার করা: গ্রীস অপসারণের জন্য প্রতিটি ব্যবহারের পরে একটি শুকনো কাপড় দিয়ে চোয়াল, বীম এবং থ্রেড মুছুন; ভারী জমাট বাঁধার জন্য, একটি হালকা দ্রাবক ব্যবহার করুন এবং ভালভাবে শুকান;
- লেপ রক্ষা করুন: সাদা জিংক প্লাটিংয়ের উপর ক্ষয়কারী সরঞ্জাম (যেমন, তারের ব্রাশ) ব্যবহার করা এড়িয়ে চলুন - স্ক্র্যাচিং প্রতিরোধ করার জন্য একটি নরম কাপড় ব্যবহার করুন;
- লুব্রিকেট থ্রেড: মরিচা প্রতিরোধ এবং মসৃণ অপারেশন নিশ্চিত করার জন্য T আকৃতির থ্রেডে মাসিক গ্রীস প্রয়োগ করুন;
- সঠিকভাবে সংরক্ষণ করুন: টুলবক্সগুলি শুকনো, বায়ুচলাচলযোগ্য টুলবক্সে সংরক্ষণ করুন (নরম কর্মশালাগুলি এড়িয়ে চলুন); বড় মডেলগুলির জন্য মূল কার্টনটি ব্যবহার করুন যাতে সঞ্চয় করার সময় বাঁকানো না হয়।
